Spannklemme

Name: Spannklemme
Typ: Dead-End-Spannklemme
Mechanischer Belastungsbereich: 40 kN-90 kN
Norm: BS3288, BS729
Material: Feuerverzinkter Stahl, Aluminiumlegierung
Anwendung: Freileitungen

Die Spannklemme ist eine Art von Einzelspannungshardware, die zum Vervollständigen der Zugverbindung an einem Leiter oder Kabel verwendet wird, und sie bietet dem Isolator und dem Leiter mechanischen Halt. Es wird normalerweise mit Beschlägen wie Gabelköpfen und Steckösen an Freileitungen oder Verteilungsleitungen verwendet.
Die verschraubte Spannklemme wird auch als Dead-End-Dehnklemme oder Quadrant-Dehnklemme bezeichnet.
Je nach Material kann es in zwei Serien unterteilt werden: Die Spannklemme der NLL-Serie besteht aus einer Aluminiumlegierung, während die NLD-Serie aus Temperguss besteht.
NLL-Zugklemmen können nach dem Leiterdurchmesser klassifiziert werden, es gibt NLL-1, NLL-2, NLL-3, NLL-4, NLL-5 (dasselbe für die NLD-Reihe).

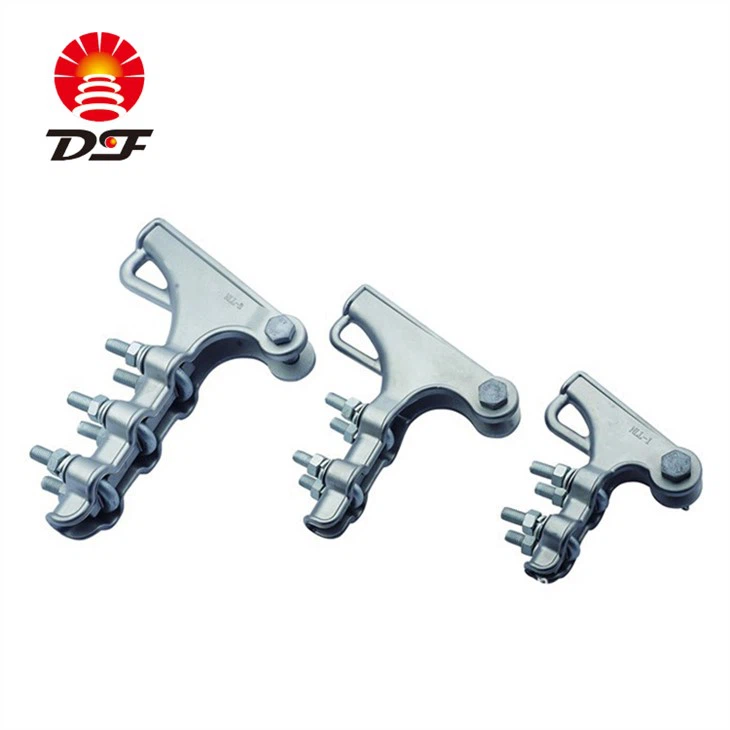

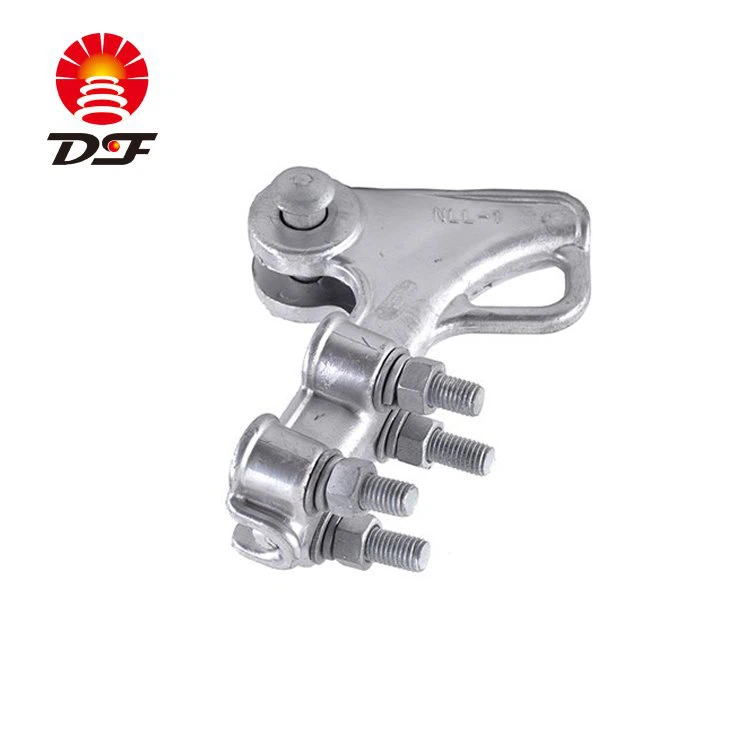

Spannklemmen der NLL-Serie (aus Aluminiumlegierung)

Typ	Anwendbarer Leiter (mm)	Abmessungen (mm)				Bemessungsausfalllast (KN)
		L	I	C	d
NLL-1	5.1-11.4	125	110	18	16	40
NLL-2	11.4-16	175	186	20	16	40
NLL-3	14.5-17.5	190	205	22	16	70
NLL-4	18-22.4	300	285	30	18	90
NLL-5	23-30	445	345	36	24	120

Spannklemmen der Serie NLD (aus Temperguss)

Art.-Nr.	Durchmesser des Leiters (mm)	Abmessungen (mm)				Bolzen		Ultimative Stärke (kn)
		D	C	L	I	Nein.	Durchmesser (mm)
NLD-1	5.0-10.0	16	18	150	120	2	12	18
NLD-2	10.1-14.0	16	18	205	130	3	12	41
NLD-3	14.1-18.0	18	22	310	160	4	16	71
NLD-4	18.1-23.0	18	25	410	220	5	16	91

1. Reiche Erfahrung in ODM und OEM
2. Ausgezeichneter Service aus einer Hand
3. Maßgeschneiderte Schmiede- und Gussdienstleistungen von hoher Qualität
4. Der niedrigste Preis
5. Strenge Qualitätskontrolle
6. Wir können es nach Kundenwunsch herstellen.

F: Was sind Ihre Hauptprodukte?
A: Porzellan- und Verbundisolatoren, Hardware aller Art für Hochspannungsanwendungen und verwandte Produkte.

F: Kann ich Muster bekommen?
A: Ja, eine Musterbestellung ist für die Qualitätsprüfung und den Markttest verfügbar.

F: Akzeptiert Ihr Unternehmen Anpassungen?
A: Wir akzeptieren OEM-Service.

F: Wie lauten Ihre Garantiebedingungen?
A: Wir bieten 24 Monate Garantiebedingungen.

F: Haben Sie den Test- und Audit-Service?
A: Ja, wir haben Audit-Service und Muster-Routine-Typ-Prüfberichte.

F: Stellen Sie eine Probe zur Verfügung? Ist es frei?
A: Wenn die Probe einen geringen Wert hat, stellen wir die kostenlose Probe unfrei zur Verfügung. Aber für einige hochwertige Muster müssen wir die Mustergebühr erheben, die Mustergebühr kann an den Kunden zurückgegeben werden, wenn er eine formelle Bestellung aufgibt.
