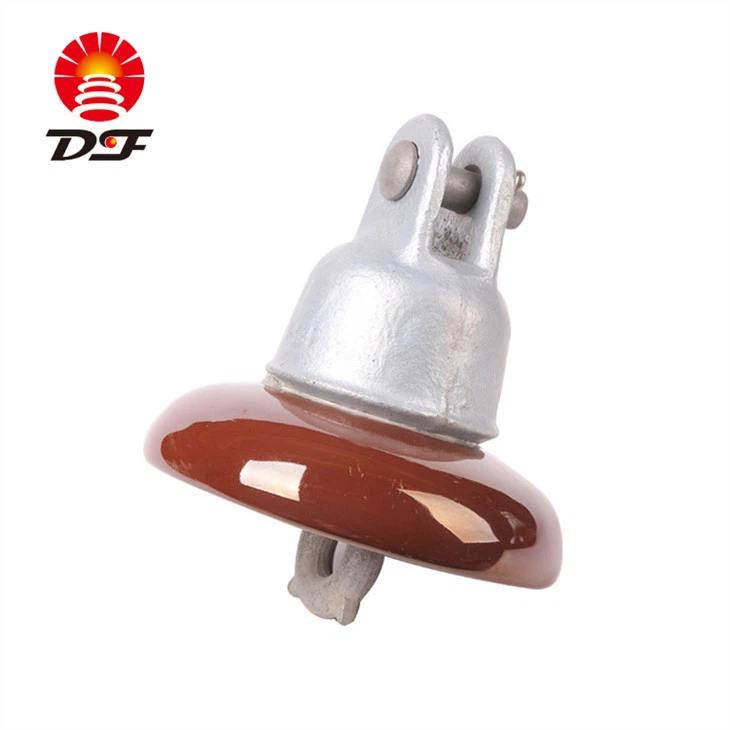

Disc Suspension Isolator

Einzelheiten

Name: Scheibenaufhängungsisolator

Typ: ANSI 52-1 Scheibenaufhängungsisolator
Zugehöriger Typ: ANSI 52-1,52-2,52-3,52-4,52-5,52-6,52-8,{{7} },52-10
Spannungsbereich: 11kV~220kV
Standard: Der ANSI-Standard C29.2
Streifenfarben der Isolatoren: Braun oder hellgrau
Mechanische Bruchlast: 45 kN, 70 kN, 120 kN, 160 kN und nach Kundenwunsch
Material: Porzellan aus Aluminiumoxid und Siliziumdioxid
Anwendung: Freileitungen und Übertragungsleitungen

Beschreibung

Unsere Scheibenaufhängungsisolatoren sind in Strängen konstruiert, normalerweise zwei oder mehr, die miteinander verbunden sind, um einen höheren Spannungsschutz als jeder einzelne Isolator zu bieten. Sie werden normalerweise in Hochspannungsmasten eingesetzt, unterstützen Übertragungsleitungen auf Stahlmasten, isolieren die Leitungen von den Masten und spielen eine Schlüsselrolle bei der sicheren Stromversorgung. Und sie verwenden im Allgemeinen Porzellan als Hauptmaterial, da Porzellan bei weitem das am häufigsten verwendete Isoliermaterial ist, aber es gibt auch viele Glasstile.

Merkmale

Unsere Scheibenaufhängungsisolatoren bieten Isolierung und Unterstützung für Leiter in Aufhängungs- und Spannsystemen, und sie arbeiten oft in Strängen zusammen, die frei in jede Richtung geschwungen werden können, was eine große Flexibilität in Übertragungsleitungen bietet und Leiter vor Blitzeinschlägen schützt. Darüber hinaus bestehen sie aus Materialien mit guter Durchschlagsfestigkeit und Isoliereigenschaften, sodass sie hohen Spannungen standhalten können und die physikalischen und elektrischen Eigenschaften des Isolators nicht durch Änderungen in der Umgebung beeinträchtigt werden, wodurch eine stabile Arbeitsleistung aufrechterhalten wird.

Parameter:

ANSI-Klasse		52-1	52-2	52-3	52-4	52-5	52-6	52-8	52-9	52-10
Hauptdimension	Nenndurchmesser	160	200	254	254	254	254	298	114	298
	Einheitsabstand	140	146	146	146	146	146	146	160	165
Kriechstrecke (mm)		178	210	292	292	279	279	279	171	279
Kombinierte M&E-Festigkeit (kN)		45	70	70	70	111	111	160	45	160
Mechanische Schlagfestigkeit (nm)		4.5	5	5.5	5.5	6	6	9	4.5	9
Zugprüflast (kN)		22	33.5	33.5	33.5	55.6	55.6	80	22	80
Netzfrequenz-Überschlagsspannung (kV)	Trocken	60	65	80	80	80	80	80	60	80
	Nass	30	35	50	50	50	50	50	30	50
Kritische Impulsüberschlagsspannung (kV)	Pos	100	115	125	125	125	125	125	90	125
	Neg	100	115	130	130	130	130	130	100	130
Netzfrequenz-Durchschlagspannung (kV)		80	90	110	110	110	110	110	80	110
RIV-Daten	Prüfspannung gegen Masse (kV)	7.5	7.5	10	10	10	10	10	7.5	10
	Max.RIV bei 1MHz (μV)	50	50	50	50	50	50	50	50	50
Geltenden Norm		ANSI C29.2

1.Q: Sind Sie die Fabrik oder Handelsfirma?
A: Wir sind eine Fabrik mit über 21 Jahren Produktionserfahrung.

2.Q: Was sind Ihre Hauptprodukte?
A: Porzellan- und Verbundisolatoren, Hardware aller Art für Hochspannungsanwendungen und verwandte Produkte.

3.Q: Kann ich einige Proben bekommen?
A: Ja, eine Musterbestellung ist für die Qualitätsprüfung und den Markttest verfügbar.
